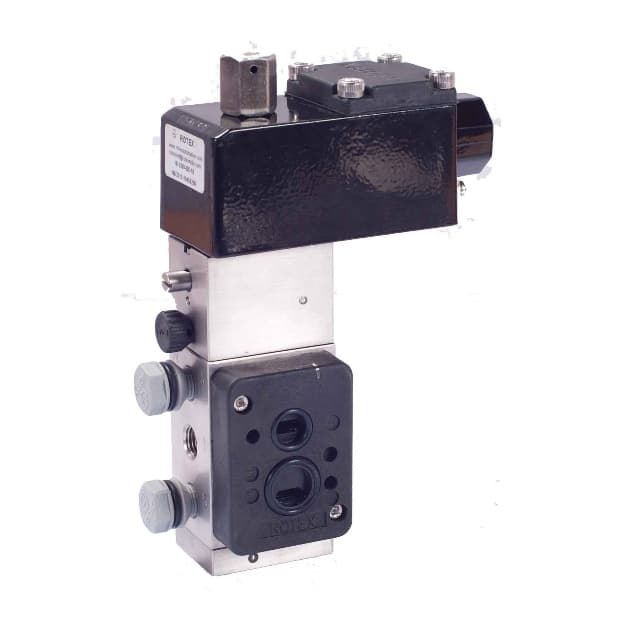

Rotex 51450 NAMUR
Ürün kodu:51450
Üretici: Rotex
Rotex 51450 serisi, tek veya çift etkili aktüatörlerin kumandası için 3/2 ve 5/2 çalışma düzenleri arasında dönüştürülebilen NAMUR vanadır. Poppet mekanizması ve yay geri dönüşlü yapıyla sunulur. Gövde, sızdırmazlık, bobin ve koruma seçenekleri uygulama koşullarına göre seçilir.
Teknik Özellikler
- •Vana tipi: 5/2 ve 3/2 dönüşümlü, hat tipi poppet
- •Çalışma yapısı: Tek solenoid, yay geri dönüşlü
- •Montaj: NAMUR
- •Gövde seçenekleri: Alüminyum veya 316 paslanmaz çelik
- •Port bağlantıları: 1/4 inç veya 1/2 inç
- •Orifis: 1/4 inç bağlantıda 6 mm; 1/2 inç bağlantıda 12 mm
- •Sızdırmazlık seçenekleri: NBR veya Viton
- •Manuel kumanda seçenekleri: Kalıcı konumlu, anlık veya manuel kumandasız
- •6 mm orifis akış katsayıları: kv / Kv / Cv = 12 / 0,72 / 0,84
- •12 mm orifis akış katsayıları: kv / Kv / Cv = 60 / 3,6 / 4,2
- •51450 ve 51450LW basınç aralığı: 2–10 bar
- •51450L1 basınç aralığı: 2–8 bar
- •51450IS basınç aralığı: 2–11 bar
- •Ortam ve akışkan sıcaklığı: −25 °C ile +75 °C; isteğe bağlı −40 °C ile +140 °C. Seçilen bobin muhafazasının sıcaklık sınırları geçerlidir.
- •Tepki süresi: Açma ≤50 ms; kapama ≤90 ms
- •DC besleme seçenekleri: 12, 24, 48, 110, 220 ve 256 V
- •AC besleme seçenekleri: 50/60 Hz; 24, 110, 120, 230 ve 240 V
- •AC/DC besleme seçenekleri: 24, 110, 120, 220 ve 240 V; AC için 50/60 Hz
- •Güç seçenekleri: 8 W, 6 W, 2 W veya 1 W
- •Koruma seçenekleri: IP67; seçilen muhafazaya bağlı Ex d, Ex ia veya Ex e mb; IIC ve T6/T5/T4 seçenekleri
- •Tehlikeli alan seçenekleri: Uygun bobin ve sertifika seçimiyle Zone 1, 2, 21 ve 22
- •Kablo girişi seçenekleri: Pg9, M20 × 1,5, 1/2 inç NPT veya M25 × 1,5
- •Akışkan seçenekleri: Hava, inert gaz, su, dizel, hidrolik yağ, kerosen, LPG, yağlama yağı, benzin ve türbin yağı; uygun malzeme ve sızdırmazlık seçimiyle
Kullanım Alanları
- •Tek etkili aktüatörler
- •Çift etkili aktüatörler
